음향 케이블은 단순히 장비와 장비를 이어주는 선이 아니라 전기 신호의 형태로 변환된 소리를 다음 장비까지 전달하는 신호 경로다. 마이크에서 나온 약한 전압 신호, 악기에서 나온 언밸런스 신호, 믹서에서 앰프로 보내는 라인 신호, 앰프에서 스피커로 전달되는 고전력 신호는 모두 같은 케이블로 처리하지 않는다. 케이블 내부의 도체 구조, 차폐 방식, 임피던스, 커넥터 핀 배열, 신호의 밸런스 여부에 따라 노이즈 유입과 신호 손실이 달라진다.



음향 케이블을 정확히 이해하려면 XLR, TRS, TS, RCA, 스피콘 같은 커넥터 이름만 외우는 방식에서 벗어나야 한다. 케이블은 신호 종류와 연결 목적에 따라 선택해야 하며 커넥터 모양이 같아도 내부 결선 방식이 다르면 다른 용도로 쓰인다. 특히 밸런스와 언밸런스의 차이를 모르면 긴 케이블 배선에서 험 노이즈와 고주파 간섭이 쉽게 발생하고, 스피커 케이블과 악기 케이블을 혼동하면 장비 출력 안정성에도 문제가 생긴다.



이 글에서는 음향 케이블의 작동 원리, 주요 케이블 종류, 밸런스와 언밸런스 구조, 커넥터 선택 기준, 라인 조립 방식, 케이블 제작 과정까지 순서대로 정리한다.





---





음향 케이블의 신호 전달 원리

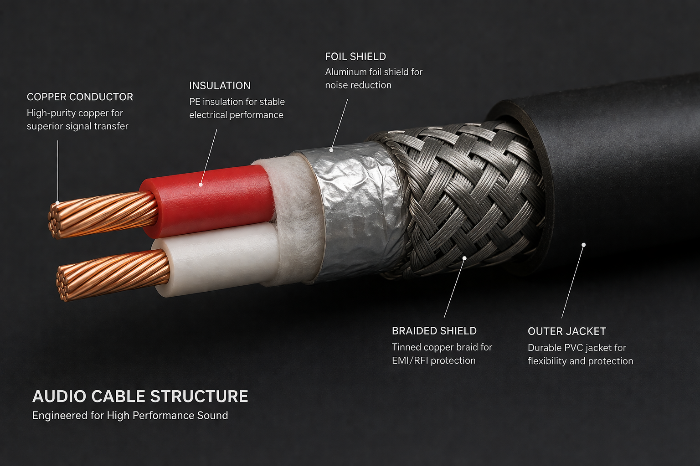

음향 케이블이 전기 신호를 안정적으로 전달하기 위해 내부 구조를 어떻게 구성하는지 보여주는 설명





음향 케이블은 소리를 전기 신호로 바꾼 뒤 장비와 장비 사이로 이동시키는 신호 경로다.



음향 케이블은 공기 중의 소리를 그대로 전달하지 않는다. 마이크는 공기의 압력 변화를 전기 신호로 바꾸고, 기타 픽업은 현의 진동을 전기 신호로 바꾸며, 믹서와 오디오 인터페이스는 이 신호를 증폭하거나 변환한다. 케이블은 이 전기 신호가 이동하는 길이다. 그래서 음향 케이블을 볼 때는 단순히 선의 길이나 커넥터 모양만 보면 안 된다. 신호가 약한지 강한지, 전류가 많이 흐르는지 적게 흐르는지, 외부 노이즈를 얼마나 잘 막아야 하는지까지 함께 봐야 한다.



케이블 내부는 대체로 도체, 절연체, 차폐층, 외피로 나뉜다. 도체는 신호가 흐르는 금속 선이고, 절연체는 도체끼리 닿지 않게 막는 층이다. 차폐층은 외부 전자기 간섭을 줄이는 역할을 하며, 외피는 케이블을 물리적으로 보호한다. 마이크 케이블이나 라인 케이블은 외부 노이즈를 줄이는 차폐가 중요하고, 스피커 케이블은 큰 전류를 안정적으로 보내는 도체 굵기가 중요하다. 같은 음향 케이블이라도 내부에서 우선되는 기준이 다르다.

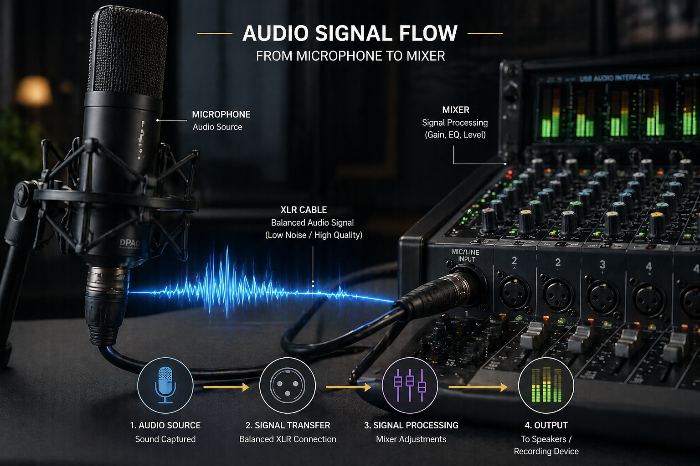

마이크에서 변환된 전기 신호가 케이블을 통해 믹서로 전달되는 흐름을 시각화





음향 케이블의 핵심은 신호 레벨에 맞는 케이블을 쓰는 것이다. 마이크 신호는 매우 약하고, 악기 신호는 고임피던스 특성이 많으며, 라인 신호는 장비 간 전송에 적합한 수준으로 정리된 신호다. 스피커 신호는 파워 앰프에서 패시브 스피커를 움직이기 위해 보내는 고전력 신호다. 이 네 가지를 구분하지 못하면 케이블 선택이 계속 헷갈린다.





구 분	신호 특징	대표 연결	케이블 선택 기준
마이크 레벨	매우 약한 신호	마이크에서 믹서	밸런스 전송과 차 중요
악기 레벨	고임피던스 신호가 많음	기타에서 앰프	짧은 거리와 낮은 정전용량 중요
라인 레벨	장비 간 표준 신호	믹서에서 앰프	밸런스 여부와 커넥터 확인
스피커 레벨	큰 전류가 흐름	앰프에서 패시브 스피커	도체 굵기와 전류 용량 중요





케이블 문제는 대부분 세 가지에서 생긴다. 첫째는 신호 방식이 맞지 않는 경우다. 둘째는 케이블 길이가 너무 길거나 차폐가 약한 경우다. 셋째는 커넥터 접점이나 납땜부가 불안정한 경우다. 특히 현장에서는 케이블이 밟히고 꺾이고 당겨지기 때문에 이론상 맞는 케이블이라도 제작 상태와 관리 상태가 좋지 않으면 지직거림, 끊김, 험 노이즈가 발생한다.





---





음향 케이블의 종류와 용도 구분

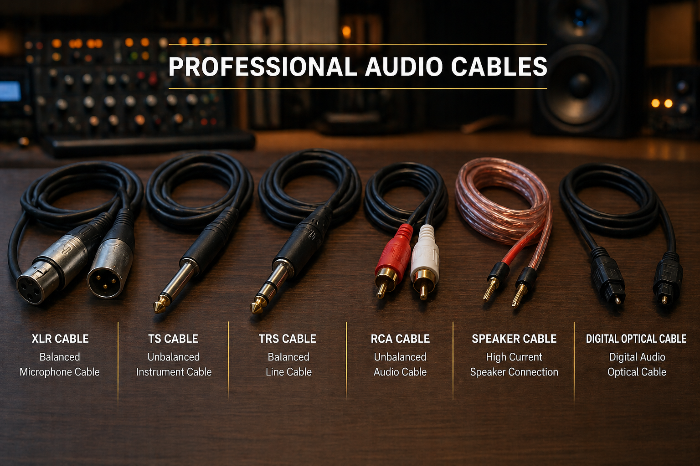

음향 케이블의 종류를 커넥터 형태와 용도별로 한눈에 비교할 수 있도록 정리





음향 케이블은 커넥터 이름보다 어떤 신호를 전달하는지로 먼저 구분해야 한다.



음향 케이블은 크게 마이크 케이블, 악기 케이블, 라인 케이블, 스피커 케이블, 디지털 오디오 케이블로 나눌 수 있다. 마이크 케이블은 약한 신호를 안정적으로 보내야 하므로 밸런스 구조와 차폐가 중요하다. 악기 케이블은 기타나 베이스처럼 픽업에서 직접 나오는 신호를 다루며 대부분 언밸런스 구조를 사용한다. 라인 케이블은 믹서, 오디오 인터페이스, 프로세서, 앰프 입력 사이를 연결한다. 스피커 케이블은 앰프에서 패시브 스피커로 전력을 보내는 케이블이다.



가장 많이 혼동하는 부분은 스피커 케이블과 마이크 케이블의 차이다. 마이크 케이블은 노이즈 차단을 위해 차폐가 중요하고, 스피커 케이블은 큰 전류를 보내야 하므로 굵은 도체가 중요하다. 마이크 케이블을 스피커 케이블처럼 사용하면 도체가 얇아 전력 손실과 발열 위험이 생길 수 있다. 반대로 스피커 케이블을 마이크 케이블처럼 쓰면 차폐가 부족해 노이즈에 취약해진다.



디지털 오디오 케이블은 아날로그 케이블과 목적이 다르다. 아날로그 케이블은 전압의 연속적인 변화를 전달하지만, 디지털 케이블은 0과 1로 구성된 데이터 신호를 전달한다. 그래서 디지털 케이블에서는 단순한 소리 성향보다 임피던스, 전송 규격, 데이터 오류, 클럭 안정성이 더 중요하다. 디지털 케이블은 소리가 직접 흐르는 선이라기보다 오디오 데이터를 규격에 맞게 보내는 전송선으로 이해해야 한다.





케이블 종류가 신호와 장비 용도에 따라 다르게 사용되는 현장 연결 구조





케이블 종류	대표 커넥터	주요 용도	핵심 기준
마이크 케이블	XLR	마이크에서 믹서	밸런스 구조와 차폐
악기 케이블	TS	기타 베이스 연결	짧은 길이와 정전용량
라인 케이블	XLR TRS RCA	장비 간 연결	입출력 방식 확인
스피커 케이블	스피커 전용 커넥터 바나나 단자	앰프에서 패시브 스피커	도체 굵기와 전류 용량
디지털 케이블	AES EBU S PDIF 광 USB LAN	디지털 오디오 전송	규격과 임피던스





현장에서 가장 안전한 기준은 케이블을 신호 기준으로 먼저 분류하는 것이다. 마이크에는 마이크 케이블, 악기에는 악기 케이블, 패시브 스피커에는 스피커 케이블, 디지털 장비에는 해당 규격의 디지털 케이블을 사용한다. 커넥터가 들어맞는다는 이유만으로 케이블을 바꿔 쓰면 안 된다. 음향 케이블의 선택은 물리적으로 꽂히는지가 아니라 전기적으로 맞는지가 기준이다.





---





밸런스와 언밸런스 신호 구조

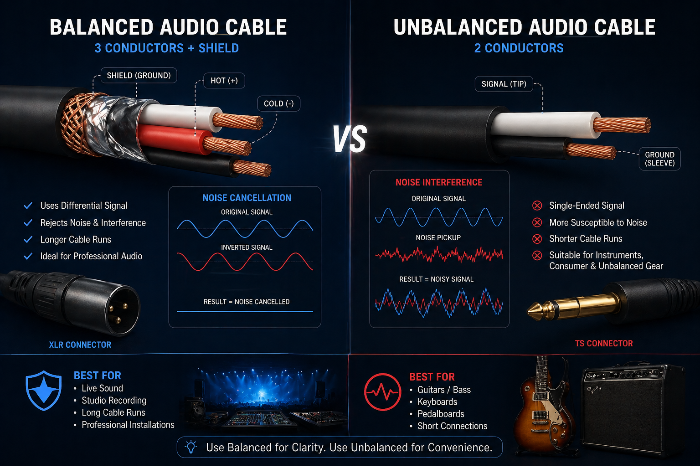

밸런스와 언밸런스 전송 방식이 노이즈 처리에서 어떻게 다른지 비교하는 설명





밸런스는 긴 거리와 노이즈 환경에 강하고, 언밸런스는 짧은 거리 연결에 적합하다.



밸런스 신호는 핫, 콜드, 실드로 구성된다. 핫과 콜드는 서로 반대 위상의 신호를 보내고, 수신 장비는 두 신호의 차이를 읽는다. 외부에서 들어온 노이즈가 두 선에 거의 같은 형태로 섞이면 수신 회로는 같은 성분을 제거한다. 이 방식이 공통 모드 제거다. 그래서 밸런스 전송은 마이크 케이블, 장거리 라인, 공연장, 스튜디오, 교회 음향, 강당 음향에서 안정적으로 사용된다.



언밸런스 신호는 신호선과 접지선으로 구성된다. 구조가 단순하고 제작이 쉽지만 접지선이 신호 기준과 실 역할을 동시에 맡기 때문에 외부 노이즈에 더 취약하다. 기타 케이블, 베이스 케이블, RCA 케이블이 대표적이다. 짧은 거리에서는 충분히 사용할 수 있지만 케이블이 길어지고 전원선이나 조명 장비와 가까워질수록 험 노이즈나 고주파 잡음이 늘어날 수 있다.

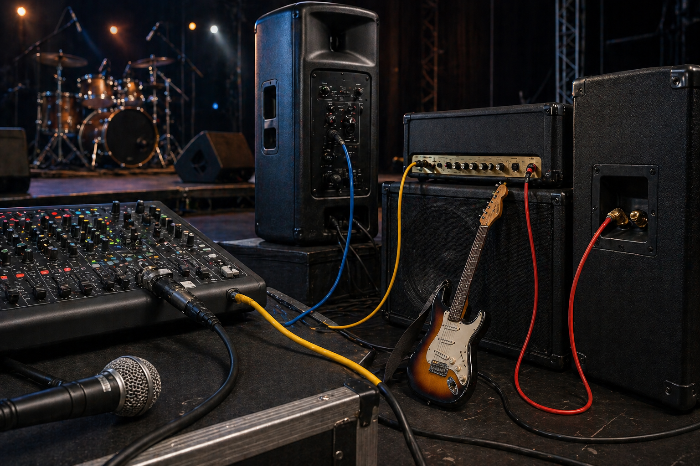

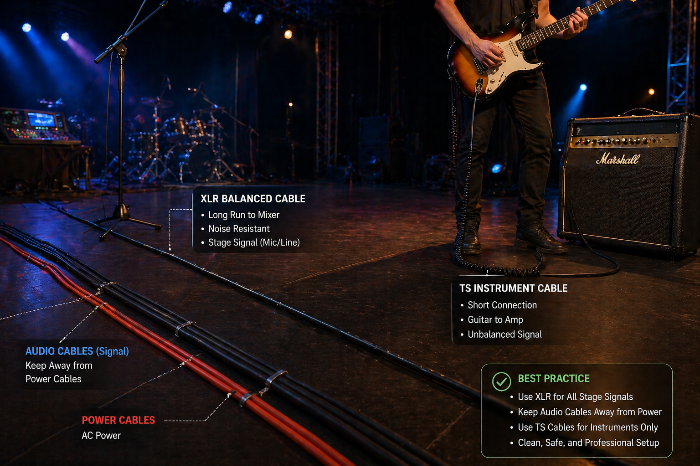

장거리에는 밸런스 케이블이 유리하고 짧은 악기 연결에는 언밸런스 케이블이 쓰이는 실제 상황





밸런스와 언밸런스는 음질의 등급 차이가 아니라 전송 구조의 차이다. 언밸런스가 무조건 나쁜 방식은 아니다. 기타에서 앰프까지 3미터 정도 연결하는 상황에서는 TS 언밸런스 케이블이 일반적이다. 반대로 마이크를 20미터 이상 보내거나 믹서에서 앰프랙까지 신호를 보내는 상황에서는 밸런스 케이블이 유리하다. 중요한 것은 상황에 맞는 선택이다.





구 분	밸런스	언밸런스
기본 구조	핫 콜드 실드	신호 접지
대표 커넥터	XLR TRS	TS RCA
노이즈 대응	강함	약함
장거리 전송	유리함	불리함
대표 사용처	마이크 라인 믹서 출력	기타 베이스 RCA 연결
현장 안정성	높음	환경 영향을 많이 받음
핵심 오해	TRS라고 항상 밸런스는 아님	짧은 거리에서는 충분히 실용적

밸런스와 언밸런스를 구분할 때 가장 중요한 포인트는 커넥터 모양이 아니라 장비의 입출력 방식이다. TRS 커넥터는 밸런스 라인에 쓰일 수도 있고, 헤드폰 스테레오 출력에 쓰일 수도 있으며, 인서트 케이블에 쓰일 수도 있다. XLR도 대부분 밸런스 연결에 쓰이지만 모든 XLR 케이블이 같은 용도라는 뜻은 아니다. 결국 밸런스 여부는 커넥터만 보고 판단하지 말고 장비 단자 설명과 결선 구조를 함께 확인해야 한다.





---





XLR TRS TS RCA 커넥터를 구분하는 기준

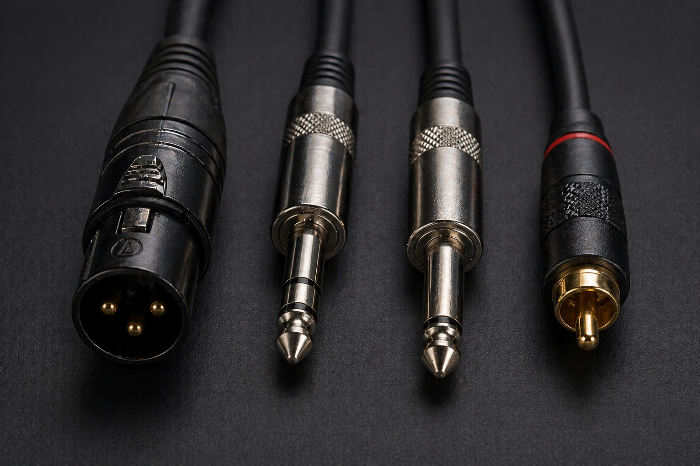

주요 음향 커넥터의 외형과 접점 구조 차이를 직관적으로 비교





커넥터는 모양으로 외우는 것이 아니라 접점 수와 신호 용도로 구분해야 한다.



XLR은 전문 음향에서 가장 많이 쓰이는 커넥터 중 하나다. 3핀 XLR 기준으로 1번은 실드 또는 접지, 2번은 핫, 3번은 콜드로 사용된다. 마이크 케이블과 밸런스 라인 케이블에서 자주 사용되며 잠금 구조가 있어 무대에서 쉽게 빠지지 않는다. 콘덴서 마이크를 사용할 때는 팬텀 파워가 XLR 케이블을 통해 전달되므로 결선 상태와 접점 상태가 중요하다.



TRS와 TS는 겉보기에는 비슷하지만 접점 수가 다르다. TS는 팁과 슬리브 두 접점이며 주로 언밸런스 악기 케이블에 사용된다. TRS는 팁, 링, 슬리브 세 접점이며 밸런스 모노 라인, 헤드폰 스테레오, 인서트 케이블에 모두 쓰일 수 있다. 그래서 TRS는 용도 확인이 특히 중요하다. 같은 TRS라도 믹서의 라인 입력에서는 밸런스 케이블이고, 헤드폰 출력에서는 좌우 스테레오 신호이며, 인서트 단자에서는 송신과 반환 신호가 된다.



RCA는 가정용 오디오, DJ 장비, 일부 플레이어 장비에서 자주 쓰이는 언밸런스 커넥터다. 중앙 핀이 신호를 보내고 외곽 링이 접지 역할을 한다. 구조가 단순하지만 전문 현장의 장거리 전송에는 불리하다. 접점 잠금 구조가 약하고 차폐와 접지 구조가 단순하기 때문에 전원선이나 조명 장비 주변에서 노이즈 영향을 받을 수 있다.

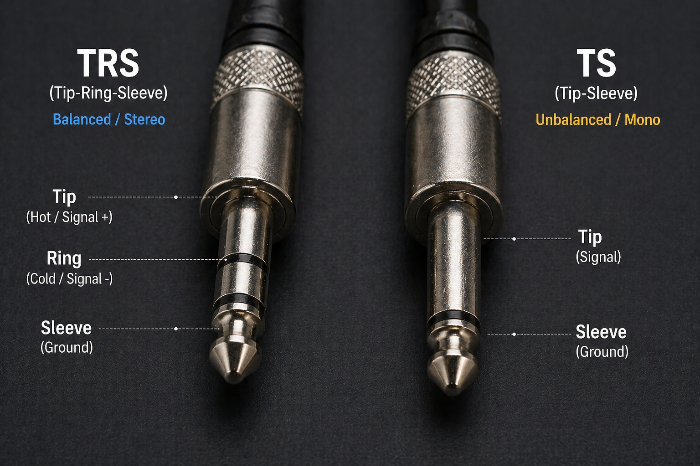

TRS와 TS가 겉보기에는 비슷하지만 링 접점 유무로 구분된다는 점





커넥터	접점 구조	주 사용 신호	대표 용도	주의할 점
XLR	3핀	밸런스 모노	마이크 라인 장비 연결	핀 배열 확인 필요
TRS	팁 링 슬리브	밸런스 모노 또는 스테레오	라인 헤드폰 인서트	용도 혼동 많음
TS	팁 슬리브	언밸런스 모노	기타 베이스 악기 연결	긴 거리 노이즈 취약
RCA	중앙 핀 외곽 접지	언밸런스 모노	가정용 오디오 DJ 장비	장거리 전송 부적합
미니 TRS	팁 링 슬리브	스테레오	휴대기기 컴퓨터	내구성 낮음
스피커 전용 커넥터	다극 잠금 구조	스피커 레벨	앰프와 패시브 스피커	라인 케이블과 혼동 금지





커넥터 선택에서 가장 흔한 실수는 TRS를 무조건 밸런스라고 생각하는 것이다. TRS는 단자 구조일 뿐이고 실제 신호 방식은 장비가 결정한다. 두 번째 실수는 XLR이면 무조건 마이크 케이블이라고 보는 것이다. XLR은 마이크에 많이 쓰이지만 장비 출력, 조명 장비, 일부 과거 스피커 연결에도 사용된 사례가 있다. 세 번째 실수는 스피커 케이블을 일반 라인 케이블과 같은 것으로 보는 것이다. 스피커 케이블은 전력 전달용이고 라인 케이블은 신호 전달용이다.





---





디지털 오디오 케이블의 종류와 차이

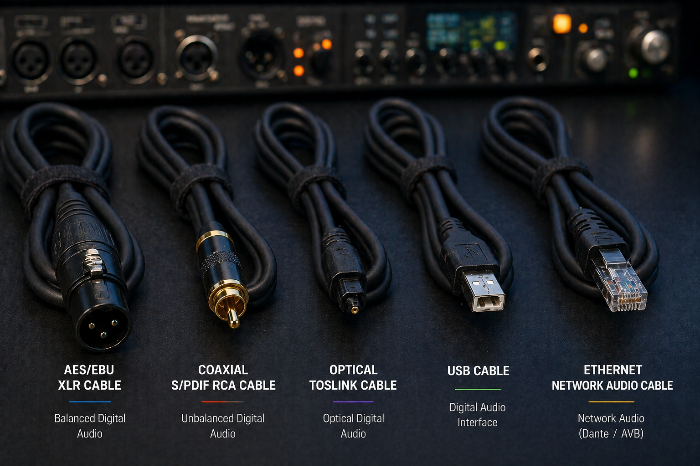

디지털 오디오 전송에 사용되는 주요 케이블 종류를 한 장면에 정리





디지털 오디오 케이블은 소리 파형이 아니라 오디오 데이터를 정해진 규격으로 전달하는 케이블이다.



디지털 케이블은 아날로그 케이블과 판단 기준이 다르다. 아날로그 케이블은 전압 변화가 곧 소리 신호이고, 케이블의 저항, 정전용량, 실 상태가 신호 품질에 영향을 준다. 반면 디지털 케이블은 오디오 데이터를 전송한다. 그래서 디지털 케이블에서는 임피던스, 전송 거리, 데이터 오류, 클럭 동기, 규격 호환성이 중요하다. 케이블이 맞지 않으면 음색이 조금 변하는 정도가 아니라 딱딱 끊기거나 아예 신호가 인식되지 않는 문제가 생길 수 있다.



대표적인 디지털 오디오 연결에는 AES EBU, S PDIF 동축, S PDIF 광, ADAT 광, USB 오디오, MADI, 네트워크 오디오가 있다. AES EBU는 전문 음향 장비에서 많이 쓰이며 보통 XLR 커넥터를 사용하지만 일반 마이크 케이블과 완전히 같은 개념으로 보면 안 되며 일반 케이블과 큰 차이로는 110Ω 케이블을 사용해야 된다는 점이다. S PDIF는 가정용 오디오와 일부 오디오 인터페이스에서 많이 쓰이며 S PDIF 동축은 RCA 커넥터를 많이 사용하지만 일반 RCA 오디오 케이블보다 75옴 임피던스에 맞는 케이블을 쓰는 것이 기준이다. 광케이블은 전기적 접지 문제에서 자유롭지만 케이블 꺾임과 단자 오염에 약하다.



ADAT 광은 광케이블 하나로 여러 채널을 한 방향으로 보내는 방식이며, 오디오 인터페이스의 입력 채널을 확장할 때 많이 사용된다. MADI는 대규모 콘솔, 방송, 공연 시스템에서 많은 채널을 장거리로 보내기 위한 전문 다채널 디지털 전송 방식이다. USB 오디오는 컴퓨터와 오디오 인터페이스를 연결하는 방식이며, 네트워크 오디오는 랜 케이블과 스위치를 이용해 다채널 오디오를 장비 사이에서 라우팅하는 방식이다.

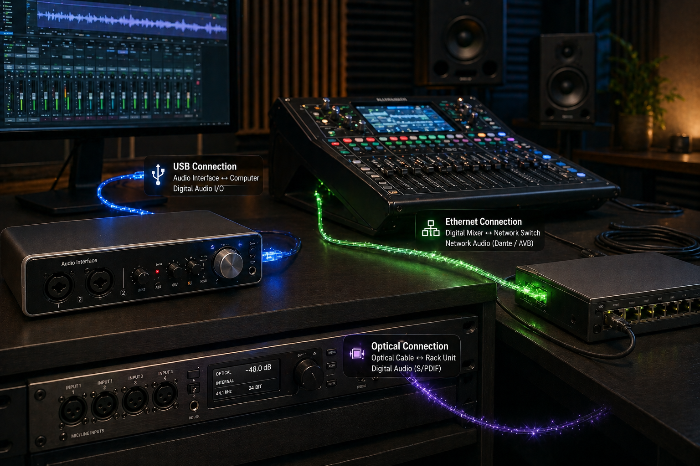

디지털 오디오 케이블이 소리 파형이 아니라 오디오 데이터를 장비 사이로 전송하는 구조





네트워크 오디오는 최근 공연장, 방송, 설치 음향에서 많이 사용된다. 랜 케이블을 통해 다채널 오디오 데이터를 전송하고, 장비 간 라우팅을 소프트웨어로 관리한다. 이 방식은 단순한 케이블 연결보다 네트워크 구조와 스위치 설정이 중요하다. 케이블은 일반적으로 카테고리 규격을 확인하고, 긴 거리나 고정 설치에서는 차폐 여부와 시공 품질도 함께 봐야 한다. 디지털 오디오 케이블은 커넥터가 익숙해 보여도 내부 전송 규격이 다르면 다른 케이블로 취급해야 한다.





디지털 케이블 종류	대표 커넥터	주요 용도	핵심 기준
AES EBU	XLR	전문 디지털 오디오 연결	110옴 밸런스 디지털 케이블로 전송
S PDIF 동축	RCA	플레이어 인터페이스 연결	75옴 동축 케이블
S PDIF 광	광 커넥터	가정용 디지털 오디오	전기적 접지 분리
ADAT 광	광 커넥터	다채널 디지털 오디오	채널 수와 샘플레이트 확인
USB 오디오	USB	컴퓨터와 인터페이스	데이터 안정성과 전원 노이즈
MADI	동축 또는 광	대규모 다채널 전송	장거리 다채널 운용
네트워크 오디오	LAN 케이블	공연장 방송 설치 음향	네트워크 설정과 케이블 등급





디지털 케이블에서 가장 헷갈리는 부분은 커넥터가 같아 보인다는 점이다. AES EBU는 XLR을 쓰지만 일반 마이크 신호가 아니다. S PDIF 동축은 RCA를 쓰지만 일반 아날로그 RCA 케이블과 기준이 다르다. 광케이블은 모양이 같아도 S PDIF인지 ADAT인지 장비 규격을 확인해야 한다. 네트워크 오디오는 랜 케이블을 쓰지만 인터넷 연결과 같은 방식으로만 이해하면 부족하다. 디지털 케이블은 커넥터 모양보다 전송 규격이 먼저다.





---





케이블과 라인 조립에서 확인해야 할 부분





케이블 조립에서 피복 제거, 납땜, 커넥터 고정, 테스트가 필요한 과정





케이블 조립은 선을 연결하는 작업이 아니라 신호 경로와 접지 경로를 정확히 맞추는 작업이다.



라인 조립을 시작할 때 가장 먼저 확인할 것은 장비의 입출력이다. 마이크에서 믹서로 가는 선인지, 믹서에서 앰프로 가는 선인지, 앰프에서 패시브 스피커로 가는 선인지, 디지털 장비끼리 연결하는 선인지부터 정해야 한다. 그다음 커넥터를 고른다. 마이크 라인은 보통 XLR 밸런스, 라인 신호는 XLR 또는 TRS 밸런스, 악기 라인은 TS 언밸런스, 스피커 라인은 전용 스피커 케이블, 디지털 신호는 해당 디지털 규격에 맞는 케이블을 사용한다.



결선은 정해진 기준을 따라야 한다. XLR 밸런스 케이블은 1번 대 1번, 2번 대 2번, 3번 대 3번으로 연결한다. XLR에서 TRS로 가는 밸런스 케이블은 XLR 2번을 TRS 팁, XLR 3번을 TRS 링, XLR 1번을 TRS 슬리브에 연결한다. TS 케이블은 팁에 신호선, 슬리브에 차폐와 접지를 연결한다. RCA는 중앙 핀에 신호, 외곽 링에 접지를 연결한다. 스피커 케이블은 극성을 맞추는 것이 중요하다.



인서트 케이블은 특히 헷갈리기 쉽다. TRS 커넥터를 사용하지만 일반 밸런스 TRS 케이블이 아니다. 인서트는 하나의 TRS 단자에서 신호를 내보내고 다시 받아오는 구조다. 보통 팁은 송신, 링은 반환, 슬리브는 접지로 쓰인다. 하지만 인서트 단자가 인 아웃이 따로 있는 경우 둘 다 언벨런스 케이블을 사용해야 하며 이렇게 장비마다 세부 방식이 다를 수 있으므로 단자 설명을 확인해야 한다. TRS라는 이유만으로 밸런스 케이블을 꽂으면 원하는 작동이 되지 않을 수 있다.

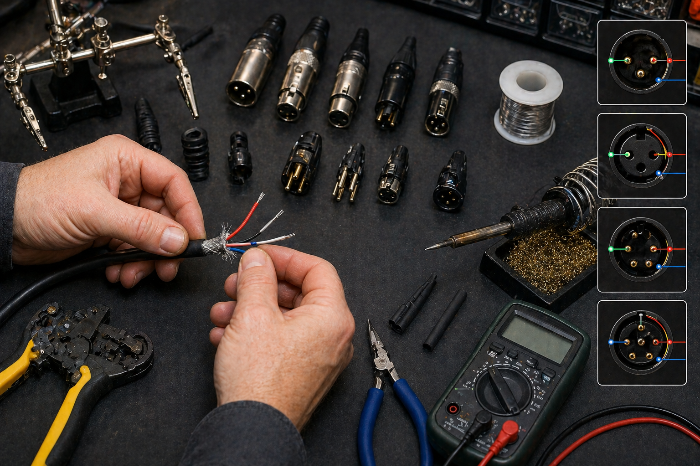

케이블 제작 전 도체와 차폐선의 위치를 정리하고 올바른 결선 구조를 확인





조립 목적	권장 케이블	결선 핵심	주의할 점
마이크에서 믹서	XLR 밸런스	1 접지 2 핫 3 콜드	팬텀 파워 사용 시 접점 중요
믹서에서 앰프	XLR 또는 TRS 밸런스	핫 콜드 차폐 유지	언밸런스 변환 주의
기타에서 앰프	TS 언밸런스	팁 신호 슬리브 접지	긴 거리 피하기
믹서 인서트	TRS Y 케이블	팁 송신 링 반환	일반 TRS와 다름
앰프에서 패시브 스피커	스피커 케이블	극성 일치	라인 케이블 사용 금지
디지털 장비 연결	규격별 디지털 케이블	임피던스와 규격 일치	커넥터 모양만 보고 판단 금지





라인 조립에서 접지는 매우 중요하지만 무조건 많이 연결한다고 좋은 것은 아니다. 접지 경로가 여러 개 생기면 장비 사이의 전위차 때문에 험 노이즈가 생길 수 있다. 그렇다고 안전 접지를 임의로 끊는 방식은 위험하다. 노이즈가 생기면 케이블을 자르거나 접지를 막기보다 밸런스 연결, 전원 분배, 다이렉트 박스의 그라운드 리프트, 장비 배치, 전원선과 신호선 분리를 순서대로 점검해야 한다.





---





음향 케이블 제작과 점검 방법

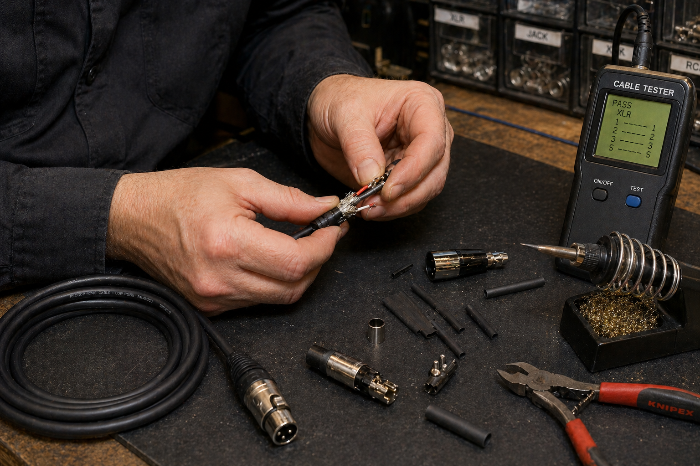

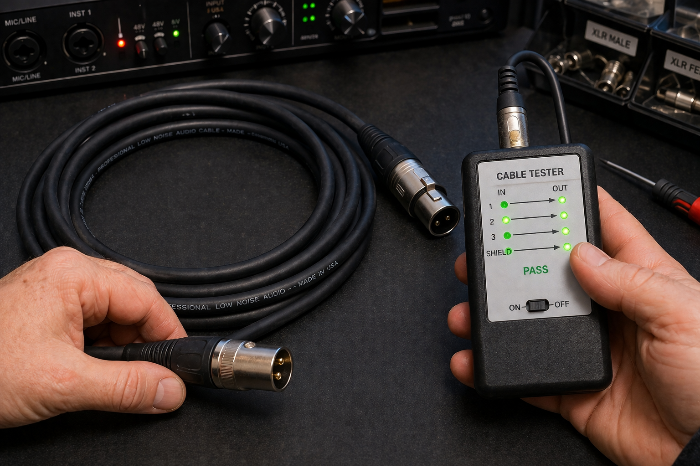

제작한 케이블의 단선, 쇼트, 핀 배열 이상을 테스트하는 과정





좋은 케이블 제작은 비싼 부품보다 정확한 결선, 튼튼한 고정, 확실한 테스트에서 결정된다.



케이블 제작은 길이 결정부터 시작한다. 케이블이 너무 짧으면 장비 배치가 제한되고, 너무 길면 정리와 보관이 어렵고 손상 가능성이 높아진다. 필요한 길이에 여유를 조금 두되 통로에 늘어지지 않게 설계해야 한다. 케이블을 자른 뒤 외피를 벗길 때는 내부 도체와 차폐층을 손상시키지 않아야 한다. 내부 선이 몇 가닥 끊어진 상태로 제작하면 처음에는 소리가 나도 사용 중 단선될 가능성이 높다.



납땜은 단단하고 깨끗해야 한다. 도체와 단자에 예비 납을 적절히 먹이고, 짧은 시간 안에 접합해야 한다. 납이 거칠게 뭉치거나 흐릿하게 굳으면 냉납 가능성이 있다. 납이 너무 많이 흘러 옆 단자와 닿으면 쇼트가 생긴다. 납땜보다 더 중요한 것은 커넥터 내부의 스트레인 릴리프다. 케이블 외피가 커넥터에 단단히 물려 있어야 장력이 납땜부에 직접 걸리지 않는다.



완성된 케이블은 반드시 테스트해야 한다. XLR은 1번, 2번, 3번이 각각 제대로 이어졌는지 확인하고 핀 사이 쇼트가 없는지 봐야 한다. TRS는 팁, 링, 슬리브가 정확히 이어졌는지 확인한다. TS는 팁과 슬리브가 서로 쇼트되지 않았는지 확인한다. 스피커 케이블은 극성이 뒤집히지 않았는지 확인한다. 디지털 케이블은 장비에서 신호가 안정적으로 인식되는지, 끊김이나 클럭 오류가 없는지 확인해야 한다.

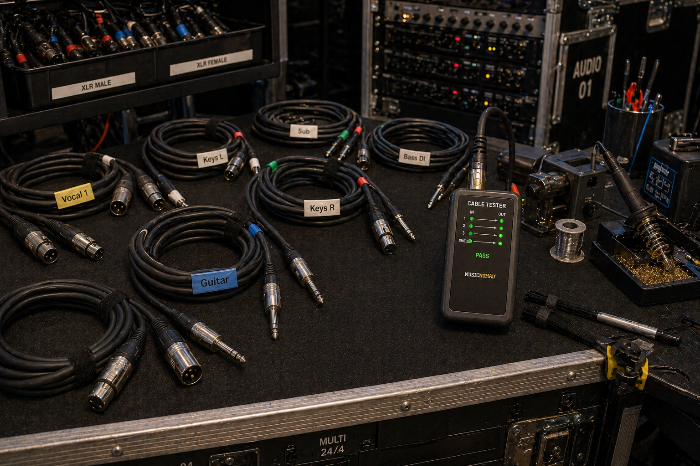

현장에서 사용할 케이블을 길이와 용도별로 정리하고 점검하는 관리 방식





제작 단계	작업 내용	확인 할 부분
길이 결정	실제 장비 배치 기준으로 재단	너무 짧거나 길지 않게 설정
피복 제거	외피와 절연체 제거	도체 손상 방지
실드 정리	편조 실드나 드레인 와이어 정리	접지 위치 확인
납땜 또는 체결	단자에 도체 고정	냉납 쇼트 느슨함 확인
외피 고정	스트레인 릴리프 체결	장력이 납땜부에 가지 않게 고정
테스트	테스터와 실제 장비 확인	단선 쇼트 극성 노이즈 확인
라벨링	길이와 용도 표시	현장 관리 편의성 확보





케이블 제작에서 많이 발생하는 실수는 피복을 너무 길게 벗기는 것, 실선이 신호 단자에 닿는 것, 커넥터 외피 고정이 약한 것, 좌우나 극성을 표시하지 않는 것이다. 현장에서는 케이블 하나의 불량이 전체 시스템 문제처럼 보일 때가 많다. 그래서 제작한 케이블은 바로 케이블 테스터로 확인하고, 실제 장비에 연결해 흔들림 테스트까지 해야 한다. 안정적인 케이블은 소리를 좋게 꾸미는 부품이 아니라 문제를 만들지 않는 기본 인프라다.





---





한눈에 보는 음향 케이블 선택 기준





케이블 선택은 커넥터 모양보다 신호 종류, 거리, 전력, 규격을 기준으로 해야 한다.





상 황	선택 할 케이블	피해야 할 선택
마이크에서 믹서 연결	XLR 밸런스 마이크 케이블	TS 악기 케이블
기타에서 앰프 연결	TS 악기 케이블	스피커 케이블
믹서에서 액티브 스피커 연결	XLR 또는 TRS 라인 케이블	스피커 케이블
파워 앰프에서 패시브 스피커 연결	스피커 케이블	마이크 케이블
장거리 오디오 신호 전송	밸런스 케이블	긴 언밸런스 케이블
가정용 플레이어 디지털 연결	S PDIF 규격 케이블	일반 아날로그 케이블 혼용
디지털 믹서 다채널 연결	네트워크 오디오 또는 MADI	규격 미확인 랜 케이블

음향 케이블을 정확히 이해하면 장비 연결 실수가 크게 줄어든다. XLR, TRS, TS, RCA는 단순한 이름이 아니라 접점 구조와 신호 방식이 다르다. 밸런스와 언밸런스는 좋고 나쁨이 아니라 사용 환경이 다르다. 아날로그 케이블과 디지털 케이블은 전송하는 대상 자체가 다르다. 마이크 케이블과 스피커 케이블은 같은 선처럼 보여도 내부에서 요구하는 조건이 완전히 다르다.

케이블은 음향 시스템에서 가장 기본적인 부품이지만 문제가 생기면 전체 사운드를 흔든다. 노이즈, 끊김, 한쪽 출력 손실, 위상 반전, 팬텀 파워 오류, 디지털 신호 끊김은 대부분 잘못된 케이블 선택이나 결선 문제에서 시작된다. 그래서 케이블은 싸고 긴 것을 고르는 것이 아니라 신호에 맞고 현장에 맞고 규격에 맞는 것을 골라야 한다.
