아날로그 이퀄라이저 장착 방법! : 아날로그 이퀄라이저 연결 가이드 오디오 인터페이스와 믹서 활용법

@울림디렉터2026. 3. 27. 19:00





아날로그 이퀄라이저는 디지털 플러그인이 재현하기 어려운 고유한 배음과 위상 특성을 제공하여 라이프스타일 음향 시스템의 수준을 높인다. 본 글에서는 오디오 인터페이스와 오디오 믹서를 활용하여 외장 아날로그 EQ를 물리적으로 연결하는 정확한 방법을 기술한다. 인서트(Insert) 단자를 활용한 직렬 연결 방식과 센드 리턴(Send/Return)을 이용한 병렬 라우팅의 차이점을 이론적으로 분석하며 각 연결 단계에서 발생할 수 있는 임피던스 매칭 이슈와 신호 손실 방지 대책을 팩트 중심으로 다룬다. 특히 TRS 및 XLR 케이블의 밸런스드 신호 전송 원리와 +4dBu 및 -10dBV 레벨 설정 등 실제 장비 운용에 필수적인 기술적 수치를 상세히 설명하여 안정적인 음향 환경 구축을 돕는다. 아날로그 장비 도입을 고민하는 사용자들에게 실무 기반의 명확한 가이드를 제시한다.










1. 하이브리드 라우팅을 위한 아날로그 EQ 연결의 기초 이론

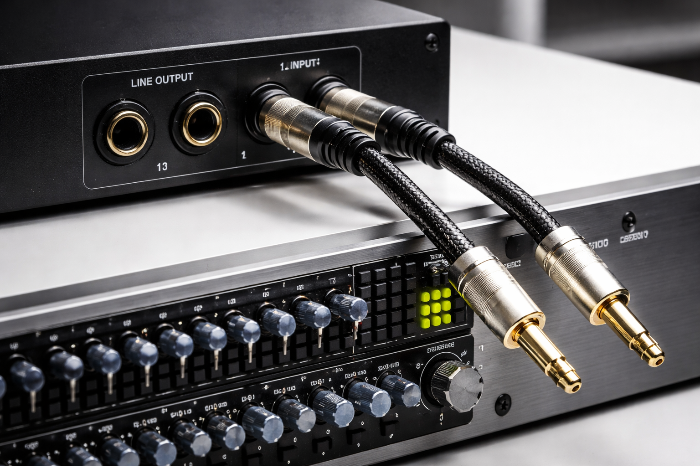

디지털 오디오 워크스테이션 환경에서 외장 아날로그 하드웨어를 연결한 하이브리드 시스템의 신호 흐름 시각화
소리가 디지털에서 아날로그로 나갔다 다시 돌아오는 루프 구조를 직관적으로 보여주는 설정 샷





디지털 신호를 아날로그로 변환하여 물리적 하드웨어를 거친 뒤 다시 디지털로 기록하는 루프 구조를 이해해야 한다.



아날로그 이퀄라이저를 디지털 워크스테이션 환경에 통합하기 위해서는 물리적인 신호 흐름의 경로를 정확히 설계하는 과정이 선행되어야 한다. 가장 일반적인 방식은 오디오 인터페이스의 라인 출력(Line Output)에서 신호를 보내 아날로그 EQ의 입력(Input)으로 전달하고 다시 EQ의 출력을 인터페이스의 라인 입력(Line Input)으로 되돌리는 루프 방식이다. 이 과정에서 신호는 디지털에서 아날로그로 변환되는 DAC 과정과 다시 디지털로 변환되는 ADC 과정을 거치게 되며 이때 발생하는 지연 시간인 레이턴시를 보정하는 것이 기술적 핵심이다.



물리적 연결 시에는 신호의 전압 레벨을 맞추는 것이 필수적인데 대다수의 전문 오디오 장비는 +4dBu 수준의 프로용 라인 레벨을 사용한다. 반면 일부 보급형 장비는 −10dBV 레벨을 사용하므로 두 장비 간의 입출력 레벨 규격이 일치하지 않을 경우 약 11.8dB의 레벨 차이가 발생하여 신호 대 잡음비가 악화되거나 클리핑 왜곡이 발생할 수 있다. 따라서 연결 전 각 기기의 사양서에 명시된 공칭 레벨을 확인하고 인터페이스의 소프트웨어 제어판에서 입출력 감도를 적절히 설정하는 논리적 절차가 요구된다.










2. 오디오 인터페이스의 인풋 아웃풋 활용과 하드웨어 인서트

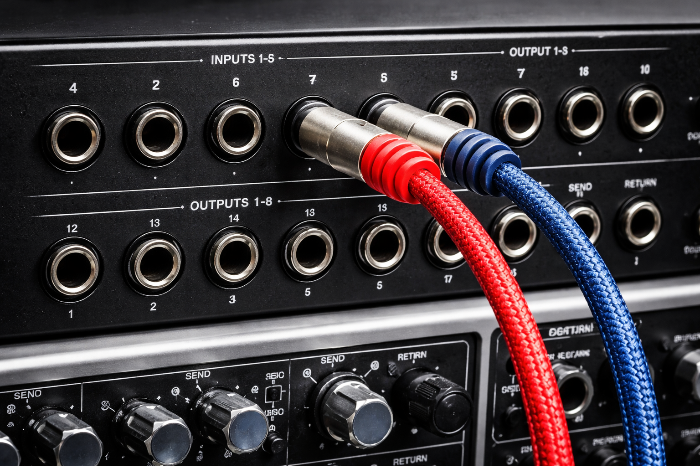

오디오 인터페이스의 독립적인 라인 출력과 입력을 활용한 외장 이퀄라이저 하드웨어 인서트 연결
다채널 인터페이스의 입출력을 활용하여 특정 소스에만 개별적으로 EQ를 적용하는 물리적 라우팅 방식





다채널 출력 단자를 갖춘 인터페이스를 통해 특정 트랙의 소리만을 독립적으로 EQ에 전달한다.



최소 3개 이상의 출력을 가진 오디오 인터페이스를 보유하고 있다면 특정 채널의 소리를 아날로그 EQ로 보내는 하드웨어 인서트 라우팅이 가능하다. 일반적으로 메인 출력인 1번과 2번 채널은 모니터 스피커로 연결하고 3번 혹은 4번 출력을 아날로그 EQ의 입력 단자에 연결하는 구조를 취한다. 이때 사용하는 케이블은 노이즈 유입을 차단하기 위해 3접점 방식의 TRS 혹은 XLR 밸런스드 케이블을 사용해야 하며 케이블의 길이는 신호 감쇄를 최소화하기 위해 가급적 3미터 이내로 유지하는 것이 권장된다.



이러한 연결 방식의 장점은 DAW 소프트웨어 내에서 특정 플러그인처럼 아날로그 장비를 제어할 수 있다는 점이다. 다만 물리적 연결이 완료된 후에는 DAW의 입출력 설정에서 해당 하드웨어가 연결된 채널을 인서트 전용 입출력으로 지정해줘야 한다. 실제 측정 지표에 따르면 밸런스드 연결을 통한 하드웨어 라우팅은 언밸런스드 방식 대비 약 6dB 이상의 높은 노이즈 마진을 확보할 수 있으며 외부 전자기파 간섭으로부터 신호의 순도를 유지하는 데 결정적인 역할을 한다.










3. 오디오 믹서의 인서트 단자를 이용한 직렬 연결 방법

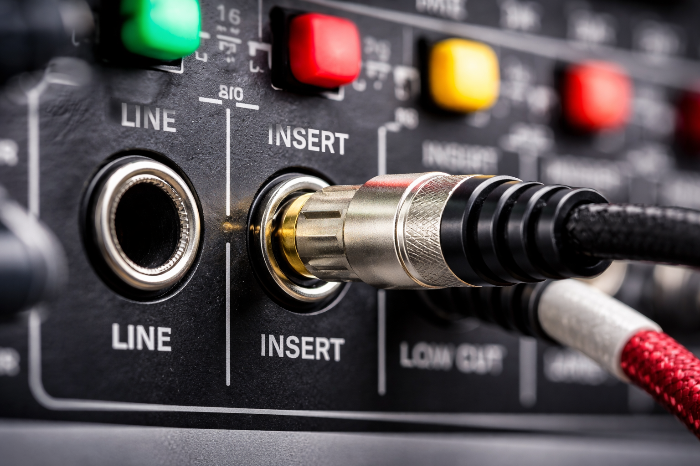

오디오 믹서의 인서트 단자와 Y케이블을 활용한 아날로그 이퀄라이저의 직렬 연결 방식
믹서 내부 신호를 가로채 외장 장비를 거치게 하는 인서트 라우팅의 핵심 부품과 연결법을 보여준다.





믹서 채널의 프리앰프 직후 신호를 가로채 EQ를 거치게 한 뒤 다시 채널로 돌려보내는 방식이다.



오디오 믹서에서 아날로그 EQ를 연결할 때 가장 효율적인 방법은 인서트(Insert) 단자를 활용하는 것이다. 인서트 단자는 하나의 단자에서 신호의 출력(Send)과 입력(Return)이 동시에 이루어지는 특수한 구조를 가지고 있다. 이를 위해 한쪽은 TRS(Tip-Ring-Sleeve) 커넥터로 되어 있고 반대쪽은 두 개의 TS(Tip-Sleeve) 커넥터로 갈라지는 인서트 전용 와이 케이블이 필수적으로 사용된다. 믹서의 인서트 단자에 TRS를 꽂으면 팁(Tip)을 통해 신호가 EQ로 나가고 링(Ring)을 통해 EQ를 거친 신호가 다시 믹서로 돌아오게 된다.



인서트 연결은 신호 체계상 이퀄라이저가 프리앰프와 페이더 사이에 직렬로 배치됨을 의미한다. 이는 소스 신호의 주파수 특성을 가장 직접적으로 보정할 수 있는 경로이며 믹서 내부의 EQ보다 정교한 외장 EQ의 질감을 그대로 투영할 수 있게 한다. 믹서 기판 설계에 따라 인서트 지점의 임피던스가 통상 100Ω에서 600Ω 사이로 설정되어 있으므로 외장 이퀄라이저의 입력 임피던스가 이보다 최소 10배 이상 높은 브리징 임피던스 상태를 유지해야 신호의 전압 손실 없이 안정적인 주파수 응답을 얻을 수 있다.










4. 보조 출력 센드 리턴을 통한 병렬 이퀄라이징 기법

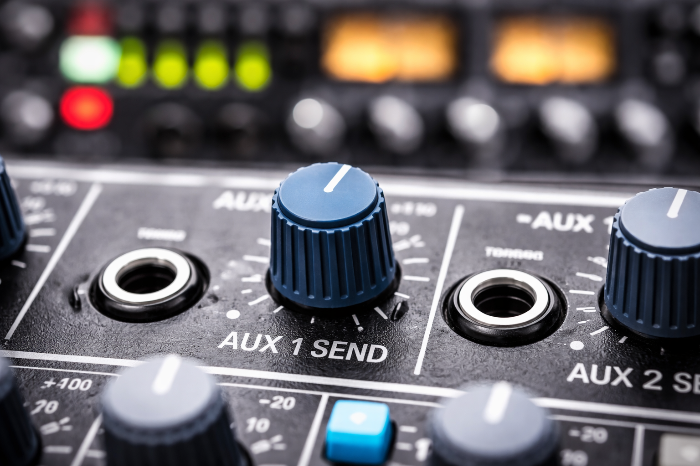

믹서의 AUX Send와 Stereo Return을 활용하여 아날로그 이퀄라이저를 병렬로 연결하는 방식
원본 소스에 아날로그 EQ의 배음을 원하는 만큼 섞어서 사용하는 병렬 프로세싱의 제어 방식을 시각화





원본 신호와 EQ를 거친 신호를 혼합하여 과도한 위상 왜곡을 방지하고 배음만을 추가한다.



모든 신호를 EQ에 통과시키는 대신 원본 소스의 타격감을 유지하면서 특정 대역의 질감만을 보충하고 싶다면 센드 리턴(Send/Return) 방식을 사용한다. 믹서의 보조 출력인 AUX Send 단자에서 신호를 뽑아 이퀄라이저의 입력으로 보내고 EQ의 출력을 믹서의 스테레오 리턴이나 비어 있는 일반 채널 입력으로 되돌리는 형태이다. 이 방식은 공간계 이펙터 연결과 동일한 논리를 따르며 믹서의 AUX 노브를 통해 아날로그 EQ가 적용되는 양을 미세하게 조절할 수 있다는 장점이 있다.



병렬 연결 시 주의해야 할 지표는 바로 두 신호 사이의 위상 관계이다. 아날로그 이퀄라이저는 특정 주파수를 증폭하거나 감쇄할 때 필연적으로 위상 변이가 발생하며 이 신호가 원본 신호와 합쳐질 때 특정 대역에서 상쇄 간섭이 일어날 수 있다. 따라서 믹서에서 리턴되는 신호의 위상을 반전시켜 보거나 귀로 청취하며 저역대의 에너지가 소실되지 않는 지점을 찾아야 한다. 이 기법은 특히 킥 드럼이나 베이스 기타와 같이 핵심 에너지가 중요한 소스에 아날로그 특유의 고역대 배음(Airy sound)을 자연스럽게 입힐 때 탁월한 성능을 발휘한다.










5. 케이블 규격에 따른 신호 손실 및 임피던스 매칭 최적화

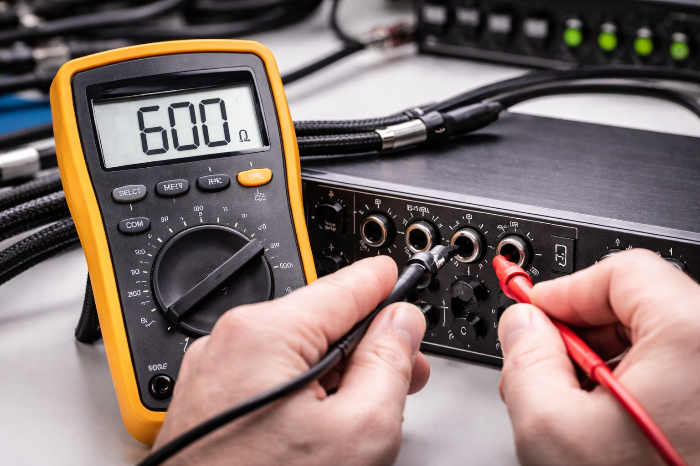

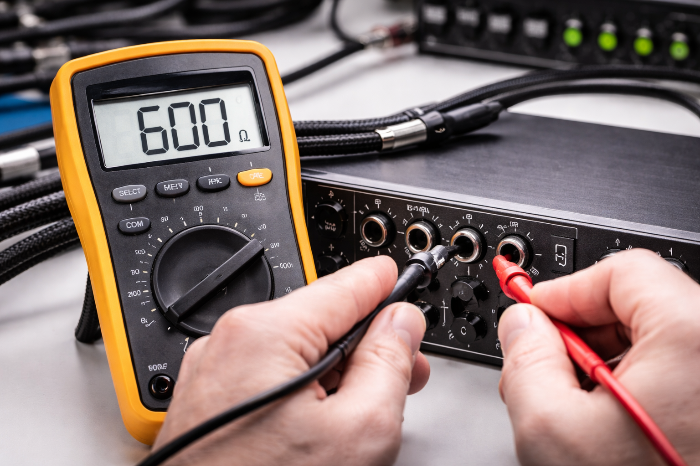

장비 간 전압 전송 효율을 높이기 위한 임피던스 매칭 측정 및 최적화 과정
출력과 입력 사이의 저항 차이를 맞추어 소리의 왜곡 없이 신호를 전달하는 공학적 단계를 보여준다.





장비 간의 물리적 저항 차이를 맞추고 올바른 케이블을 선택하여 전송 효율을 극대화한다.



아날로그 장비 연결에서 가장 빈번하게 발생하는 문제는 부적절한 케이블 사용으로 인한 고역대 손실이다. 신호 선로의 정전 용량이 높을수록 장거리 전송 시 높은 주파수 대역의 에너지가 열로 소실되는 로우 패스 필터 현상이 발생한다. 수치상으로 일반적인 오디오 케이블은 미터당 100pF 내외의 정전 용량을 가지며 이를 최소화하기 위해 퀄리티 높은 구리 도체와 절연체를 사용한 케이블을 선택하는 것이 필수적이다. 또한 밸런스드 연결 시 2번 핀(Hot)과 3번 핀(Cold)의 전압 차이를 이용하는 차동 증폭 원리를 통해 외부 노이즈를 효과적으로 제거해야 한다.



임피던스 매칭의 경우 출력 장비의 출력 임피던스는 낮을수록 좋고 입력 장비의 입력 임피던스는 높을수록 유리하다. 일반적인 라인 레벨 장비의 경우 출력 임피던스는 100Ω 이하로 설계되며 입력 임피던스는 10kΩ 이상으로 설계되어 전압 전송 효율을 99퍼센트 이상으로 유지한다. 만약 빈티지 장비와 현대 장비를 혼용할 경우 임피던스 불일치로 인해 주파수 응답이 변형될 수 있으므로 매칭 트랜스포머나 버퍼 장비를 중간에 배치하여 전기적 안정성을 확보하는 과정이 동반되어야 한다.










6. 이퀄라이저 종류별 특성과 연결 방식에 따른 실무 용도

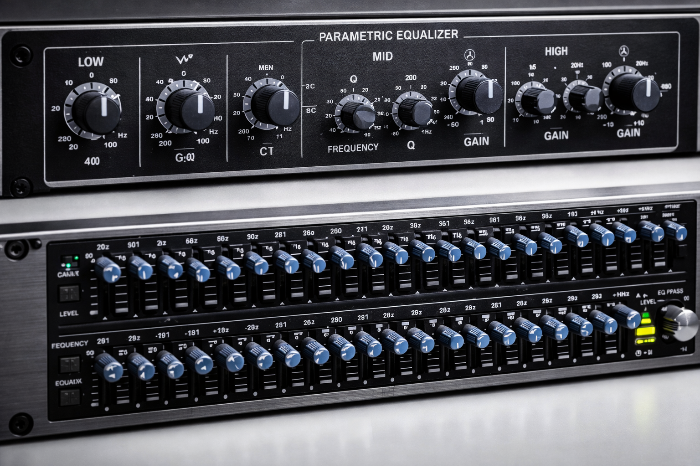

주파수 제어 방식이 다른 파라메트릭 이퀄라이저와 그래픽 이퀄라이저의 외형 비교 및 하드웨어 특징
세밀한 톤 조절을 위한 파라메트릭 방식과 직관적인 대역 제어를 위한 그래픽 방식의 차이를 보여준다.





정교한 톤 보정이 필요한 파라메트릭 방식은 인서트에, 공간 보정이 목적인 그래픽 방식은 메인 출력이나 억스에 주로 배치한다.



아날로그 이퀄라이저는 크게 파라메트릭(Parametric)그래픽(Graphic) 방식으로 나뉘며 각 장비의 특성에 따라 연결 위치와 용도가 엄격히 구분된다. 파라메트릭 이퀄라이저는 중심 주파수와 대역폭(Q값), 이득(Gain)을 자유자재로 설정할 수 있어 특정 악기나 보컬의 불필요한 대역을 깎아내거나 매력적인 배음을 증폭하는 데 사용된다. 이러한 세밀한 제어가 필요한 특성상 파라메트릭 EQ는 주로 믹서의 인서트 단자에 직렬로 연결되어 개별 소스의 톤을 성형하는 역할을 수행한다. 특히 보컬의 비음 대역을 제거하거나 킥 드럼의 어택감을 강조하는 작업에서 대체 불가능한 정밀도를 제공한다.



반면 그래픽 이퀄라이저는 고정된 주파수 대역을 슬라이더로 직관적으로 조절하는 방식이며 주로 공연장의 공간 보정(Room EQ)이나 피드백 제거를 위해 사용된다. 전 대역을 한눈에 파악할 수 있는 장점 덕분에 믹서의 메인 출력 단자 직후에 연결되거나 모니터 스피커용 억스 센드 리턴(AUX Send/Return) 경로에 배치된다. 예를 들어 특정 공간에서 1킬로헤르츠 대역의 공진이 심할 경우 그래픽 EQ의 해당 슬라이더를 내려 즉각적으로 공간의 음향 특성을 평탄화한다. 결과적으로 개별 소스의 예술적 보정은 파라메트릭 인서트 방식으로, 전체 시스템의 물리적 보정은 그래픽 센드 리턴 방식으로 운용하는 것이 음향 설계의 정석이다.







[참고자료 및 출처]

- Small Signal Audio Design, 3rd Edition by Douglas Self

- The Recording Engineer's Handbook by Bobby Owsinski

- Audio Engineering Society (AES) Journal: Impedance Matching and Signal Integrity

- Sound on Sound: Using Outboard Gear with your Audio Interface

- Yamaha Sound Reinforcement Handbook: Analog Signal Path and Insert Logic
